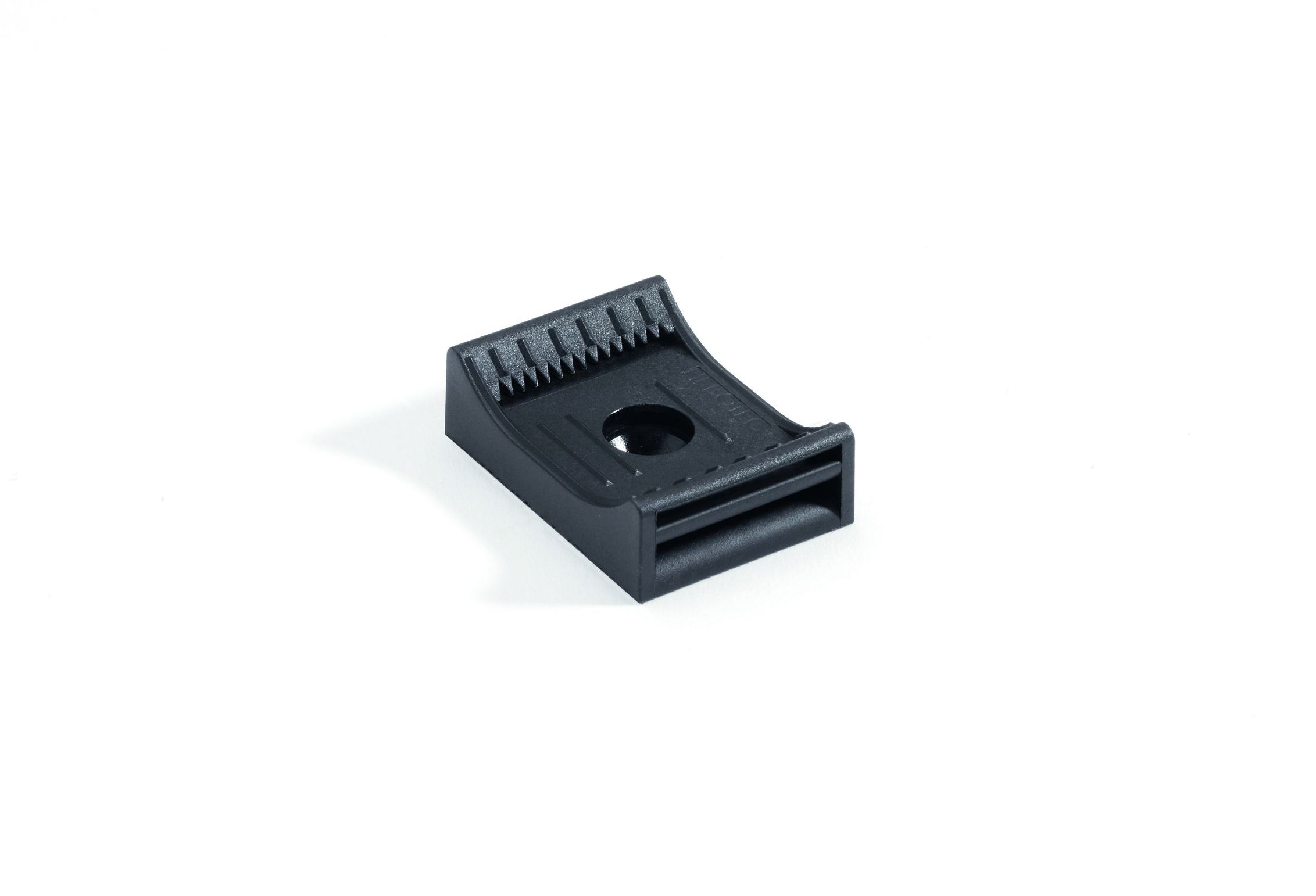

HEBOFIX Klettbandsockel zur Schraubmontage

Kontaktieren Sie uns für eine Produktanfrage

PRODUKTBESCHREIBUNG

Der Klettbandsockel dient als Installationshilfe zur schonenden Befestigung von Leitungen, Kabeln und Schläuchen. Der Sockel kann werkzeugfrei mit unserem Klettband in variabler Länge bestückt werden.
Der Klettbandsockel ist für die Direktmontage mit Senkkopfschrauben oder mit dem Zubehör für die Montage auf C-Schienen oder Profilnut verfügbar.

VORTEILE

  • variable Länge des Klettbands, oder bereits mit Klettband bestückte Ausführung
  • einschnürungsfreie und schonende Leitungsmontage
  • wiederverwendbar
  • Kabelbündel können problemlos erweitert werden
  • einfaches Handling
  • reduzierte Verletzungsgefahr gegenüber abgeschnittenen Kabelbindern

TECHNISCHE DATEN

  • Material: Polyamid glasfaserverstärkt,
  • selbstverlöschend nach UL94-V0

Produktvarianten & Größen

KBS für Direktmontage

KBS 4-20 7,5

Bestellnummer

3011-001C

L / B / H (mm)

19 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

7.5

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 4-20 10

Bestellnummer

3011-002C

L / B / H (mm)

18.6 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

10

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 8-35 20

Bestellnummer

3011-004C

L / B / H (mm)

29 / 26 / 11.3

Klemmbereich (mm)

8 - 35

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 10-60 20

Bestellnummer

3011-006C

L / B / H (mm)

36 / 26 / 11.3

Klemmbereich (mm)

10 - 60

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 20-100 30

Bestellnummer

3011-010C

L / B / H (mm)

62 / 38 / 19

Klemmbereich (mm)

20 - 100

Bandbreite (mm)

30

Befestigungsbohrung

M6

VE

VE = 10 St.

KBS für Direktmontage bestückt mit Klettband

KBS-KE 4-20 7,5

Bestellnummer

3011-001-150C

L / B / H (mm)

168.6 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

7.5

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 4-20 10

Bestellnummer

3011-002-150C

L / B / H (mm)

168.6 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

10

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 8-35 20

Bestellnummer

3011-004-180C

L / B / H (mm)

209 / 26 / 11.3

Klemmbereich (mm)

8 - 35

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 10-60 20

Bestellnummer

3011-006-200C

L / B / H (mm)

236 / 26 / 11.3

Klemmbereich (mm)

10 - 60

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 20-100 30

Bestellnummer

3011-010-300C

L / B / H (mm)

362 / 38 / 19

Klemmbereich (mm)

20 - 100

Bandbreite (mm)

30

Befestigungsbohrung

M6

VE

VE = 10 St.

Produktvarianten & Größen

KBS 4-20 7,5

Bestellnummer

3011-001C

L / B / H (mm)

19 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

7.5

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 4-20 10

Bestellnummer

3011-002C

L / B / H (mm)

18.6 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

10

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 8-35 20

Bestellnummer

3011-004C

L / B / H (mm)

29 / 26 / 11.3

Klemmbereich (mm)

8 - 35

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 10-60 20

Bestellnummer

3011-006C

L / B / H (mm)

36 / 26 / 11.3

Klemmbereich (mm)

10 - 60

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS 20-100 30

Bestellnummer

3011-010C

L / B / H (mm)

62 / 38 / 19

Klemmbereich (mm)

20 - 100

Bandbreite (mm)

30

Befestigungsbohrung

M6

VE

VE = 10 St.

KBS-KE 4-20 7,5

Bestellnummer

3011-001-150C

L / B / H (mm)

168.6 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

7.5

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 4-20 10

Bestellnummer

3011-002-150C

L / B / H (mm)

168.6 / 15 / 8.6

Klemmbereich (mm)

4 - 20

Bandbreite (mm)

10

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 8-35 20

Bestellnummer

3011-004-180C

L / B / H (mm)

209 / 26 / 11.3

Klemmbereich (mm)

8 - 35

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 10-60 20

Bestellnummer

3011-006-200C

L / B / H (mm)

236 / 26 / 11.3

Klemmbereich (mm)

10 - 60

Bandbreite (mm)

20

Befestigungsbohrung

M4

VE

VE = 10 St.

KBS-KE 20-100 30

Bestellnummer

3011-010-300C

L / B / H (mm)

362 / 38 / 19

Klemmbereich (mm)

20 - 100

Bandbreite (mm)

30

Befestigungsbohrung

M6

VE

VE = 10 St.
