HEBOPRESS Flachband Kabelschuhe zur Fertigung individueller Massebänder

Kontaktieren Sie uns für eine Produktanfrage

PRODUKTBESCHREIBUNG

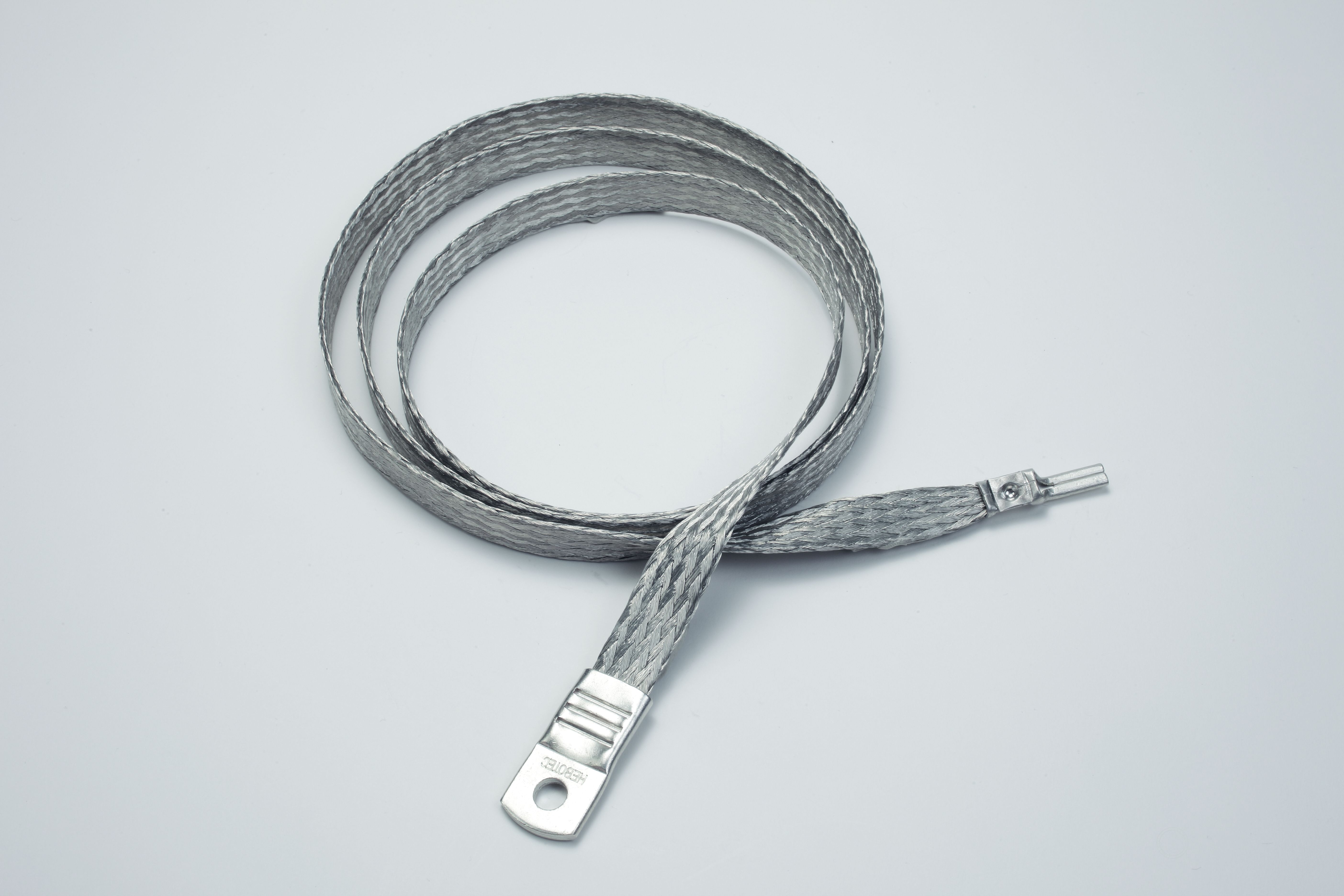

Der HEBOPRESS Flachband-Kabelschuh für unkonfektioniertes HEBOTEC-Flachband auf Rolle bietet eine einzigartige Möglichkeit, die Länge der Massebänder individuell zu gestalten.
Die optimalen Eigenschaften eines flachen Leiters in Bezug auf elektromagnetische Verträglichkeit bleiben bei dieser Verbindungstechnik erhalten.

VORTEILE

  • sehr gute Ableitung hochfrequenter Störströme
  • kleine Übergangswiderstände
  • Fertigung nach Ihren Anforderungen

TECHNISCHE DATEN

  • Material: Kupfer HCP verzinnt

Produktvarianten & Größen

Hebopress Flachband-Kabelschuhe

HPK 10 - 6

Bestellnummer

2040-011C

L / B / H (mm)

43.2 / 18.1 / 6.6

Querschnitt

10mm2

Befestigungsbohrung

M6

VE

VE = 10 St.

HPK 10 - 8

Bestellnummer

2040-012C

L / B / H (mm)

43.2 / 18.1 / 6.6

Querschnitt

10mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 10 - 10

Bestellnummer

2040-013C

L / B / H (mm)

43.2 / 18 / 6.6

Querschnitt

10mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

HPK 16 - 6

Bestellnummer

2040-001C

L / B / H (mm)

43.2 / 22.1 / 7.4

Querschnitt

16mm2

Befestigungsbohrung

M6

VE

VE = 10 St.

HPK 16 - 8

Bestellnummer

2040-002C

L / B / H (mm)

43.2 / 22.1 / 7.7

Querschnitt

16mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 16 - 10

Bestellnummer

2040-003C

L / B / H (mm)

43.2 / 22.1 / 7.4

Querschnitt

16mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

HPK 25/35 - 8

Bestellnummer

2040-062C

L / B / H (mm)

54.3 / 31.7 / 11.1

Querschnitt

25.35mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 25/35 - 10

Bestellnummer

2040-063C

L / B / H (mm)

54.3 / 31.7 / 11.1

Querschnitt

25.35mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

HPK 25/35 - 12

Bestellnummer

2040-064C

L / B / H (mm)

54.2 / 31.7 / 11.1

Querschnitt

25.35mm2

Befestigungsbohrung

M12

VE

VE = 10 St.

HPK 50/70 - 8

Bestellnummer

2040-071C

L / B / H (mm)

58.2 / 42.5 / 13.6

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 50/70 - 10

Bestellnummer

2040-072C

L / B / H (mm)

58.2 / 42.5 / 13.6

Querschnitt

50mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

Presseinsätze Flachband-Kabelschuhe

KT 010-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-033A

Querschnitt

10mm2

VE

VE = 1 St.

KT 016-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-032A

Querschnitt

16mm2

VE

VE = 1 St.

KT 025-035-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-030A

Querschnitt

25.35mm2

VE

VE = 1 St.

KT 050-070-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-034A

Querschnitt

50mm2

VE

VE = 1 St.

Werkzeuge

Flachbandschere

Downloads
Bestellnummer

2040-041A

VE

VE = 1 St.

Handpresse

Downloads
Bestellnummer

2040-042A

VE

VE = 1 St.

EK6022CFB

Downloads
Bestellnummer

2040-043A

VE

VE = 1 St.

EK60UNVCFB

Downloads
Bestellnummer

2040-045A

VE

VE = 1 St.

EK6022CFM

Downloads
Bestellnummer

2040-046A

VE

VE = 1 St.

EK60UNVCFM

Downloads
Bestellnummer

2040-047A

VE

VE = 1 St.

UA22 Adapter für Presseinsätze

Downloads
Bestellnummer

2040-044A

VE

VE = 1 St.

Flachband auf Rolle

Flachband auf Rolle

Bestellnummer

5-KO-0040-10-50m

L (mm)

50000

Querschnitt

4mm2

VE

VE = Rolle 50m

Flachband auf Rolle

Bestellnummer

5-KO-0060-10-50m

L / B / H (mm)

50000 / 9.5 / 1

Querschnitt

6mm2

VE

VE = Rolle 50m

Flachband auf Rolle

Bestellnummer

5-KO-0100-20

L / B / H (mm)

25000 / 12.2 / 2.2

Querschnitt

10mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0160-20

L / B / H (mm)

25000 / 1.74 / 1.7

Querschnitt

16mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0250-20

L / B / H (mm)

25000 / 19.5 / 2

Querschnitt

25mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0350-20

L / B / H (mm)

25000 / 22.2 / 2.8

Querschnitt

35mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0500-20

L / B / H (mm)

25000 / 30.7 / 3.1

Querschnitt

50mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0700-20

L / B / H (mm)

25000 / 26.1 / 5

Querschnitt

70mm2

VE

VE = Rolle 25m

Platzhalter Hebotec

Presseinsätze Stiftkabelschuhe

SK 010-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-035A

VE

VE = 1 St.

SK 016-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-036A

VE

VE = 1 St.

SK 025-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-037A

VE

VE = 1 St.

Platzhalter Hebotec

Hebopress Stiftkabelschuhe

HPSK 10

Downloads
Bestellnummer

2040-081E

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 50 St.

HPSK 16

Downloads
Bestellnummer

2040-082E

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 50 St.

HPSK 25

Downloads
Bestellnummer

2040-083E

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 50 St.

Produktvarianten & Größen

HPK 10 - 6

Bestellnummer

2040-011C

L / B / H (mm)

43.2 / 18.1 / 6.6

Querschnitt

10mm2

Befestigungsbohrung

M6

VE

VE = 10 St.

HPK 10 - 8

Bestellnummer

2040-012C

L / B / H (mm)

43.2 / 18.1 / 6.6

Querschnitt

10mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 10 - 10

Bestellnummer

2040-013C

L / B / H (mm)

43.2 / 18 / 6.6

Querschnitt

10mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

HPK 16 - 6

Bestellnummer

2040-001C

L / B / H (mm)

43.2 / 22.1 / 7.4

Querschnitt

16mm2

Befestigungsbohrung

M6

VE

VE = 10 St.

HPK 16 - 8

Bestellnummer

2040-002C

L / B / H (mm)

43.2 / 22.1 / 7.7

Querschnitt

16mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 16 - 10

Bestellnummer

2040-003C

L / B / H (mm)

43.2 / 22.1 / 7.4

Querschnitt

16mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

HPK 25/35 - 8

Bestellnummer

2040-062C

L / B / H (mm)

54.3 / 31.7 / 11.1

Querschnitt

25.35mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 25/35 - 10

Bestellnummer

2040-063C

L / B / H (mm)

54.3 / 31.7 / 11.1

Querschnitt

25.35mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

HPK 25/35 - 12

Bestellnummer

2040-064C

L / B / H (mm)

54.2 / 31.7 / 11.1

Querschnitt

25.35mm2

Befestigungsbohrung

M12

VE

VE = 10 St.

HPK 50/70 - 8

Bestellnummer

2040-071C

L / B / H (mm)

58.2 / 42.5 / 13.6

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 10 St.

HPK 50/70 - 10

Bestellnummer

2040-072C

L / B / H (mm)

58.2 / 42.5 / 13.6

Querschnitt

50mm2

Befestigungsbohrung

M10

VE

VE = 10 St.

KT 010-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-033A

Querschnitt

10mm2

VE

VE = 1 St.

KT 016-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-032A

Querschnitt

16mm2

VE

VE = 1 St.

KT 025-035-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-030A

Querschnitt

25.35mm2

VE

VE = 1 St.

KT 050-070-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-034A

Querschnitt

50mm2

VE

VE = 1 St.

Flachbandschere

Downloads
Bestellnummer

2040-041A

VE

VE = 1 St.

Handpresse

Downloads
Bestellnummer

2040-042A

VE

VE = 1 St.

EK6022CFB

Downloads
Bestellnummer

2040-043A

VE

VE = 1 St.

EK60UNVCFB

Downloads
Bestellnummer

2040-045A

VE

VE = 1 St.

EK6022CFM

Downloads
Bestellnummer

2040-046A

VE

VE = 1 St.

EK60UNVCFM

Downloads
Bestellnummer

2040-047A

VE

VE = 1 St.

UA22 Adapter für Presseinsätze

Downloads
Bestellnummer

2040-044A

VE

VE = 1 St.

Flachband auf Rolle

Bestellnummer

5-KO-0040-10-50m

L (mm)

50000

Querschnitt

4mm2

VE

VE = Rolle 50m

Flachband auf Rolle

Bestellnummer

5-KO-0060-10-50m

L / B / H (mm)

50000 / 9.5 / 1

Querschnitt

6mm2

VE

VE = Rolle 50m

Flachband auf Rolle

Bestellnummer

5-KO-0100-20

L / B / H (mm)

25000 / 12.2 / 2.2

Querschnitt

10mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0160-20

L / B / H (mm)

25000 / 1.74 / 1.7

Querschnitt

16mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0250-20

L / B / H (mm)

25000 / 19.5 / 2

Querschnitt

25mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0350-20

L / B / H (mm)

25000 / 22.2 / 2.8

Querschnitt

35mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0500-20

L / B / H (mm)

25000 / 30.7 / 3.1

Querschnitt

50mm2

VE

VE = Rolle 25m

Flachband auf Rolle

Bestellnummer

5-KO-0700-20

L / B / H (mm)

25000 / 26.1 / 5

Querschnitt

70mm2

VE

VE = Rolle 25m

SK 010-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-035A

VE

VE = 1 St.

SK 016-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-036A

VE

VE = 1 St.

SK 025-KL-22 Presseinsatz

Downloads
Bestellnummer

2040-037A

VE

VE = 1 St.

HPSK 10

Downloads
Bestellnummer

2040-081E

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 50 St.

HPSK 16

Downloads
Bestellnummer

2040-082E

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 50 St.

HPSK 25

Downloads
Bestellnummer

2040-083E

Querschnitt

50mm2

Befestigungsbohrung

M8

VE

VE = 50 St.

Masseband Kabelschuhe: Effizienz und Anpassungsfähigkeit in der Elektrotechnik

In der modernen Elektrotechnik spielt die Wahl der richtigen Komponenten eine entscheidende Rolle für die Sicherheit und Effizienz elektrischer Systeme. Masseband Kabelschuhe, insbesondere das HEBOPRESS Modell für unkonfektioniertes HEBOTEC-Flachband auf Rolle, sind innovative Lösungen, die auf die Bedürfnisse der Industrie zugeschnitten sind. Sie ermöglichen eine präzise und anpassbare Verwendung in einer Vielzahl von Anwendungen, besonders bei der Erdung und Abschirmung von elektromagnetischen Störungen.

Was sind Masseband Kabelschuhe und wie werden sie verwendet?

Masseband Kabelschuhe sind speziell entwickelte Anschlussstücke für flache Leiterbänder, die häufig in elektrischen Schaltungen eingesetzt werden, um eine sichere und effiziente Verbindung zu gewährleisten. Der HEBOPRESS Masseband-Kabelschuh ermöglicht es, die Länge der Massebänder individuell zu gestalten, indem er direkt an das Flachband auf einer Rolle angebracht wird. Dieses Verfahren bewahrt die optimalen Eigenschaften des flachen Leiters in Bezug auf elektromagnetische Verträglichkeit.

Warum sind die elektromagnetischen Eigenschaften von Flachleitern so wichtig?

Flachleiter sind aufgrund ihrer Bauweise besonders geeignet für die Minimierung elektromagnetischer Störungen. Die breite, flache Oberfläche bietet eine ausgezeichnete Ableitung hochfrequenter Störströme und sorgt für kleine Übergangswiderstände. Diese Eigenschaften sind entscheidend, um die Integrität der elektrischen Signale über die gesamte Infrastruktur zu erhalten und schützen empfindliche Komponenten vor elektromagnetischen Interferenzen.

Welche Vorteile bieten Masseband Kabelschuhe?

Die HEBOPRESS Masseband Kabelschuhe bieten zahlreiche Vorteile. Sie sind nicht nur in der Lage, hochfrequente Störströme effizient abzuleiten, sondern auch ihre geringen Übergangswiderstände verbessern die Gesamtperformance des elektrischen Systems. Diese Kabelschuhe werden nach kundenspezifischen Anforderungen gefertigt und bestehen aus hochwertigem, verzinntem Kupfer HCP, was eine dauerhafte und zuverlässige Leistung gewährleistet. Die flexible Schirmkontaktierung ermöglicht eine optimale Anpassung an die jeweilige Anwendung, was die Effizienz und Sicherheit weiter erhöht.

Wie tragen flexible Längen von Massebändern zur Kosten- und Materialersparnis bei?

Die Möglichkeit, die Länge der Massebänder individuell zu gestalten, bietet erhebliche wirtschaftliche Vorteile. Durch die Anpassung der Länge des Massebands direkt vor Ort können Überlängen und Verschnitt minimiert werden, was zu einer erheblichen Materialersparnis führt. Zudem ermöglicht die individuelle Anpassung eine exakte Abstimmung auf die spezifischen Bedürfnisse der jeweiligen Installation, was die Notwendigkeit zusätzlicher Anpassungen und damit verbundene Kosten reduziert. Letztlich führen diese Faktoren zu einer kosteneffizienteren Produktion und Installation, was sowohl Zeit als auch Geld spart.

Einsatzgebiete von Masseband Kabelschuhen in verschiedenen Industrien

Telekommunikationsindustrie

In der Telekommunikationsindustrie werden Masseband Kabelschuhe verwendet, um kritische Kommunikationssysteme vor elektromagnetischen Störungen zu schützen. Diese Industrie verlangt nach äußerst zuverlässigen und präzisen Verbindungslösungen, da jegliche Interferenzen zu schwerwiegenden Datenverlusten oder oder Übertragungsfehlern führen können.
Automobilindustrie

In der Automobilbranche werden Masseband Kabelschuhe genutzt, um die elektrischen Systeme in Fahrzeugen zu erden. Dies ist besonders wichtig bei Fahrzeugen mit umfangreicher Elektronik, wie Hybrid- und Elektroautos, wo eine effektive Abschirmung gegen elektromagnetische Störungen lebenswichtig ist.

Energieversorgung

Energieversorgungsunternehmen setzen Masseband Kabelschuhe ein, um eine sichere und zuverlässige Erdung ihrer Anlagen zu gewährleisten. Die zuverlässige Funktion dieser Kabelschuhe garantiert die Aufrechterhaltung der Betriebssicherheit und Effizienz in Kraftwerken und Verteilernetzen.

Luft- und Raumfahrttechnik

Die Luft- und Raumfahrtindustrie profitiert ebenfalls von den speziellen Eigenschaften der Masseband Kabelschuhe. Sie werden eingesetzt, um die elektromagnetische Verträglichkeit in der sensiblen Avionik zu sichern, was für die Sicherheit und Funktionalität von Flugzeugen und Raumfahrzeugen kritisch ist.

Warum ist HEBOTEC der perfekte Partner für Massebänder und Zubehör?

HEBOTEC zeichnet sich durch umfassende Expertise und langjährige Erfahrung in der Entwicklung und Produktion von elektrotechnischen Komponenten aus. Als führender Hersteller und Lieferant bietet das Unternehmen Produkte, die speziell nach kundenspezifischen Anforderungen gefertigt werden. Die Qualitätssicherung bei HEBOTEC garantiert, dass jedes Produkt den höchsten Standards entspricht, was die Zuverlässigkeit und Langlebigkeit der angebotenen Lösungen sicherstellt. Darüber hinaus ist HEBOTEC bekannt für seinen herausragenden Kundenservice, der individuelle Beratung und technische Unterstützung umfasst, um sicherzustellen, dass jede Lösung perfekt auf die Bedürfnisse des Kunden zugeschnitten ist.

Vertrauen Sie HEBOTEC – Ihr Masseband Spezialist

Die HEBOPRESS Masseband Kabelschuhe stellen eine hochwertige Lösung dar, die sowohl technische als auch wirtschaftliche Vorteile bietet. Ihre Fähigkeit, elektromagnetische
Störungen effizient abzuleiten und ihre Anpassungsfähigkeit in Bezug auf die Länge machen sie zu einer idealen Wahl für moderne elektrische Installationen. Durch die Nutzung dieser fortschrittlichen Technologie können Unternehmen die Qualität ihrer elektrischen Systeme sichern und gleichzeitig Kosten und Material sparen. Wer in der Elektrotechnik nach optimaler Leistung und Effizienz strebt, findet in den HEBOPRESS Masseband Kabelschuhen eine unverzichtbare Komponente.

Kontaktieren Sie uns noch heute.

Sie haben Fragen?

Sprechen Sie uns an:

Hinweis: Dateigröße

Der HEBOTEC Jahreskatalog

Entdecken Sie unser umfangreiches Produktportfolio

Jetzt herunterladen
